API 를 활용하여 외부데이터 가져오기

단비에서 대화를 만들다 보면 외부에 있는 데이터를 가져와 대화에 넣어야 할 경우가 있습니다.
지금까지 만들었던 피자주문 시나리오를 예로들면 피자 가격을 피자 가격정보를 관리하던 기존 시스템에서 가져와 보여주는 것이 바람직 합니다.
단비의 Speak Node 나 Slot Node 에 피자가격을 직접 입력하여 사용하면 기존 시스템에서 가격이 변경 될 경우 가격을 여러번 수정해야하는 소요가 생깁니다.
또한 공공데이터 포탈과 같이 Api 형태로 데이터를 제공하는 곳에서 데이터를 가져와 대화흐름에서 사용하고 싶을때도 있습니다.
이때 만들고 있는 대화로 외부의 데이터를 들고 오는 역할을 하는 것이 Api Node 입니다.
이번 Step에서는 Api Node 를 추가하여 외부의 데이터를 단비의 대화흐름으로 가져와 대화에서 보여 주는 방법을 알아 보겠습니다.

API 만들기

API 등록하기

1) 좌측 사이드 메뉴에서 “API 관리” 눌러 해당 메뉴로 들어갑니다.

화면 위치 : [대화흐름(Chatflow)]-[API 관리]

2) 현재 사용하고 있는 테넌트에서 만든 API 목록이 나타납니다.

테넌트란 챗봇의 상위 범주입니다. 단비에 가입하고 계정을 만들면 자동으로 테넌트를 생성해 줍니다.
하나의 테넌트 안에서 여러개의 챗봇을 만들수 있습니다.
API 의 경우 개별 챗봇으로 관리하는 것이 아니고 개별 테넌트 단위로 관리합니다.
따라서 API는 한번 만들면 같은 테넌트내의 여러 챗봇에서 동일하게 가져와 사용할 수 있습니다.

3) 피자주문 튜토리얼에서는 피자가격을 가져올 API 를 생성해 보겠습니다.
우상단의 “API 등록” 버튼을 눌러 API 생성화면으로 들어갑니다.

4) 화면의 진입 후 상단에 생성할 API 명을 입력합니다. 튜토리얼에서는 “피자주문하기_api_피자가격 가져오기” 를 입력하겠습니다.

5) “API 메서드 / Request URL” 부분에 Request(호출) URL 을 입력합니다. 현재 만들고 있는 대화흐름에 외부정보를 갖다 줄 URL을 호출할 것입니다.
URL 호출방식은 GET 방식과 POST 방식 중에 선택할 수 있습니다. 튜토리얼에서는 GET 방식을 이용하도록 하겠습니다.

예시로 입력하는 URL 은 튜토리얼에서 필요한 피자 가격을 들고 있는 시스템에서 제공하는 API 를 호출합니다.
“https://channel.danbee.ai:3000/pizzaTutorial/getPrice”

6) “API 설명”을 입력합니다. 튜토리얼에서는 “피자주문 튜토리얼에서 피자메뉴에 따른 피자가격을 가지고 오는 API 입니다.” 를 입력하겠습니다.

7) “Content Type” 부분에서는 외부 시스템과 정보를 주고 받을때 정보의 형태를 무엇으로 할지를 선택할 수 있습니다.
현재는 JSON 형태를 지원하고 있습니다.

8) “Query Parameter” 부분에서는 외부 시스템 API 호출시 넘겨줘야할 파라미터를 정의합니다.
튜토리얼에서는 대화흐름에서 사용자가 선택한 피자메뉴를 외부시스템에 알려줘야 합니다.
외부시스템은 피자메뉴를 받아 해당하는 피자의 가격을 대화흐름에 넘겨 줄 것입니다.
이 항목은 Value가 반드시 있어야 하는 항목은 아니기에 “필수”체크박스를 해제합니다. q 라는 변수에 피자메뉴를 넘겨준다고 미리 정의 하였기 때문에 Name 부분에 q 를 입력합니다. 그리고 [API Test] 버튼을 클릭합니다.

9) 우하단의 “Response API Tree” 부분에 외부시스템에서 JSON 형태로 받아온 결과값이 트리형태로 나타납니다.
튜토리얼에서 호출한 API 의 경우 피자메뉴와 피자값을 넘겨주는 JSON 을 반환했습니다.
예시로 입력한 URL의 경우 parameter 에 특정 값이 들어가지 않아도 기본형태를 넘겨주기 때문에 결과값이 나타났습니다.

API 만들기2

10) 예상한 결과값이 잘 나타난다면 외부시스템 정보를 들고올 준비가 되었습니다.
우상단의 “저장” 버튼을 눌러 저장합니다. 이제 생성한 API 를 대화흐름에서 어떻게 쓰는지 알아보도록 하겠습니다.

API Node 만들기

API Node 를 Chatflow 창에서 설정하기

1) 좌측 사이드 메뉴에서 “대화흐름 목록 (Chatflow List)” 눌러 해당 메뉴로 들어갑니다.

화면 위치 : [대화흐름 (Chatflow)] > 대화흐름 목록 (Chatflow List)]

2) 계속해서 만들던 피자주문 시나리오에 API 를 적용해 보도록 하겠습니다.

3) Chatflow 상단의 Api Node 를 클릭하여 추가해 주세요.

4) Carausel Node 와 Split Node 사이에 Api Node를 위치 시키고 앞뒤 노드와 연결해 주세요.
기존에 연결된 선의 경우 마우스로 선을 클릭하고 선이 붉은색으로 하이라이트된 후 키보드의 delete 키를 누르면 삭제됩니다.
기왕이면 알아보기 쉽도록 “외부에서 피자가격 가져오기” 와 같은 노드명을 부여하면 좋겠죠? Node명 수정하기

API Node 생성하기1

API Node 상세정보 설정하기(요청 Parameter)

1) Api Node를 더블 클릭하여 상세화면으로 이동해주세요. 상세화면의 “API 설정” 탭이 열립니다.

2) “사용 API” 부분에 “선택하세요” 를 누르면 현재 테넌트에서 사용 가능한 API 목록이 하단에 펼쳐집니다.
앞에서 만들었던 “피자주문하기_api_피자가격 가져오기” 가 보일것 입니다.

3) “피자주문하기_api_피자가격 가져오기” 를 선택해 주세요. 선택 후 적용을 누르면 앞에서 설정한 내역을 불러 옵니다.

API Node 생성하기2

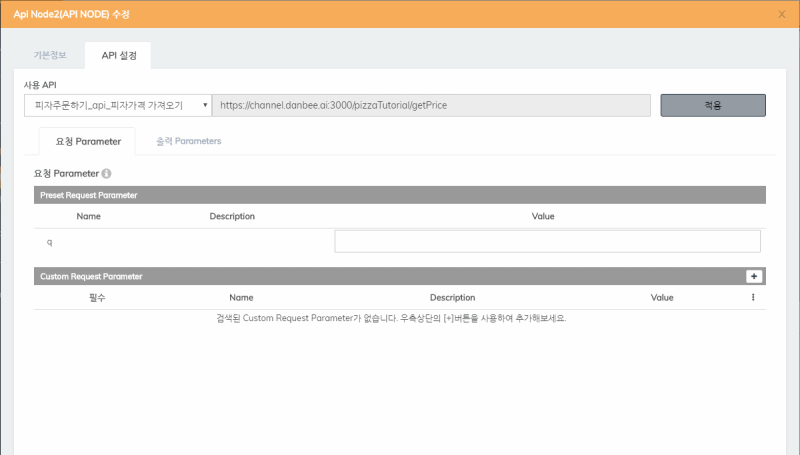

4) 불러온 부분의 “요청 Parameter” 탭의 “요청 Parameter” 부분에 요청시 보낼 Parameter 를 설정합니다.
외부시스템은 대화흐름에서 사용자가 선택한 #{피자메뉴} 변수를 받아 해당 메뉴에 해당하는 가격을 보내 줄 것입니다.
앞서서 q 라는 변수에 피자메뉴를 넘겨주기로 약속했기 때문에 사용자가 선택한 피자메뉴가 담겨있는 내부 변수 #{피자메뉴}를 q 에 입력 하도록 하겠습니다.

API Node 상세정보 설정하기(출력 Parameters)

1) 외부시스템에서 받아온 값을 대화흐름에서 사용하기 위해서는 외부시스템에서 받은 결과를 대화흐름 내부의 변수에 Mapping 시켜줘야 합니다.
이 작업 진행을 위해 “출력 Parameters” 탭으로 이동합니다.

2) “출력 Parameters” 섹션 우측의 + 버튼을 누르면 대화흐름 내부에서 정의한 변수들이 나타납니다.
피자가격을 받아오기 위해 대화흐름 내부에서 정의한 피자가격 변수를 선택합니다. 피자가격 변수가 보이지 않을 경우
피자가격 변수를 만들어 주세요. 만드는 방법은 이전 챕터에서 설명한 내용을 보시기 바랍니다. Parameter 추가하기

3) “출력 Parameters” 섹션 하단에 피자가격 변수에 외부시스템 값을 설정할 박스가 나타납니다.
좌측 “Api Tree” 에 외부시스템에서 Price 변수에 가격 정보를 넣어줬기 때문에 Price 를 클릭한 상태로 드래그 하여 피자가격 박스 부분에서 클릭을 풀어줍니다.

4) API Node 생성을 완료하였습니다. 우 하단의 “확인” 버튼을 눌러 상세화면을 닫아 주세요.

API Node 생성하기3

API Node 테스트

1) API Node 에서 외부에서 피자가격을 가져와 피자가격 변수에 값을 넣는 방법을 알아 보았습니다.

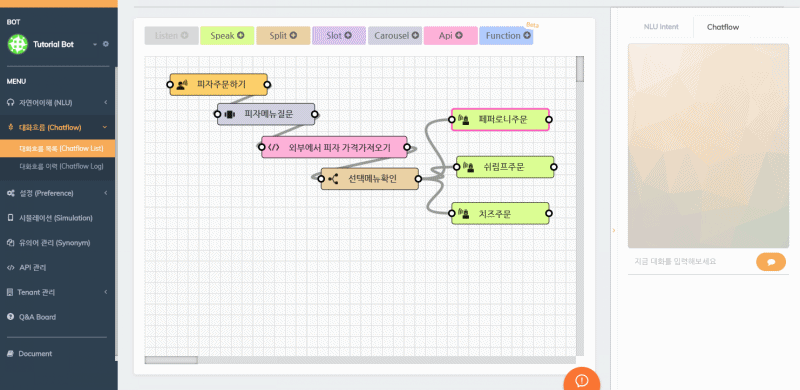

이제는 받아온 피자가격을 사용자에게 보여주기 위해 Speak Node 문구를 변경해 줍니다. 각각의 Speak 노드에 #{피자가격} 을 넣어 문구를 만들어 주세요.
다시한번 말씀드리지만 문구 수정 후 “확인” 버튼을 통해 상세창을 닫아주세요. 상세화면 닫은 후 우상단의 “Chatflow 저장” 버튼도 꼭 누르셔야 내용이 저장 됩니다.

API Node test1

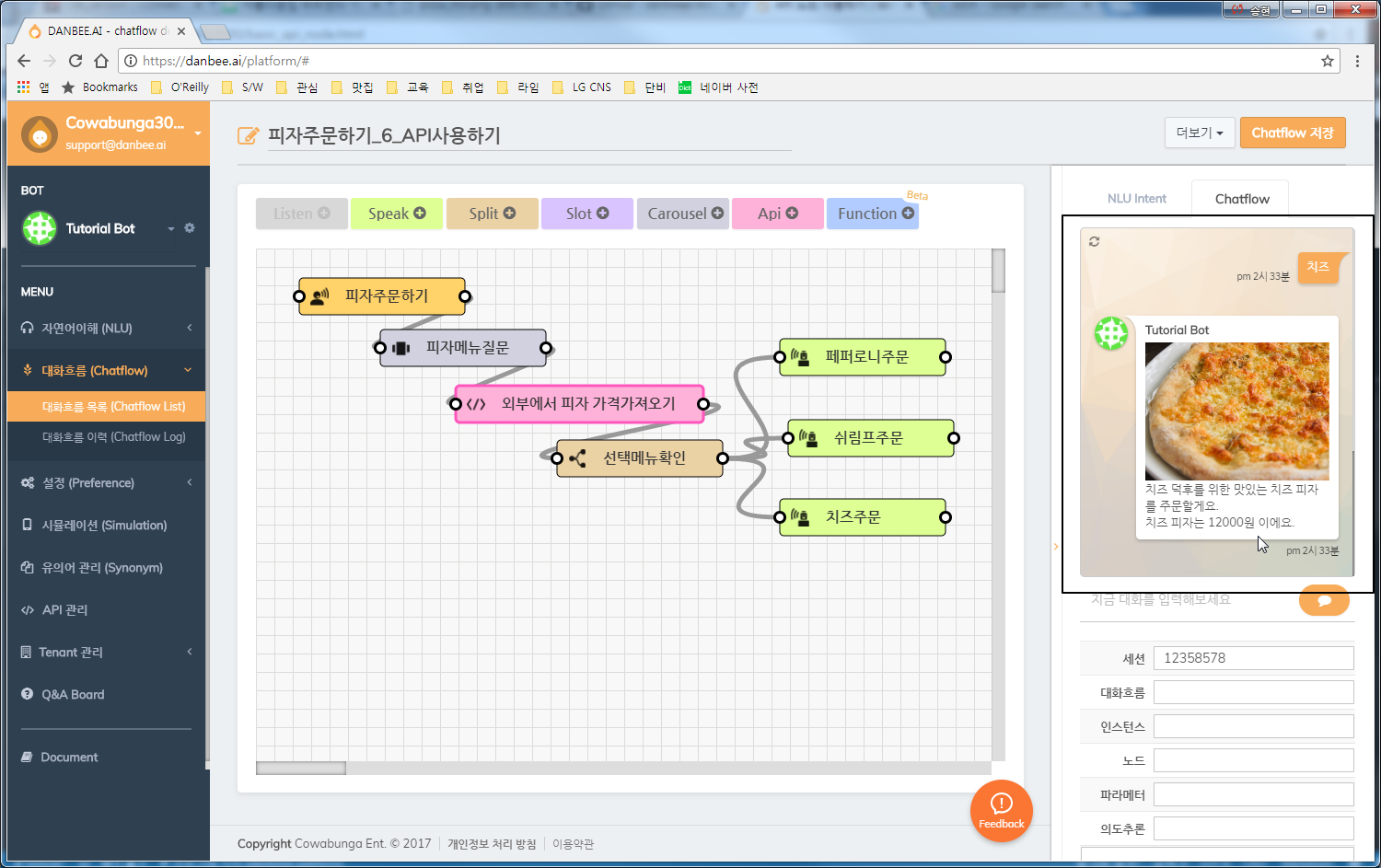

2) 우측의 테스트 패널에서 테스트를 해보세요. “피자 주문해줘”라고 입력 후 피자메뉴 선택 하면
Speak 노드에 #{피자가격} 을 넣어 만든 문구를 확인하실 수 있습니다.

API Node test2

다음 Step 에서는

지금까지 API 를 등록하고 API Node 를 설정하는 방법을 알아 보았습니다.
다음 Step 에서는 Function Node 를 활용하여 대화흐름 내부에서 사용하는 변수를 원하는대로 가공하는 방법을 알아보도록 하겠습니다.
