API 노드에 대한 이해와 설정하는 방법을 설명합니다.
깃허브 수정요청

API 노드

API 노드는 챗봇이 ‘날씨’, ‘검색’ 등과 같이 다양한 컨텐츠 서비스 정보를 활용하여 대답할 수 있도록 컨텐츠 서비스들과 연계하기 위해 관련 정보를 설정하는 노드입니다. 컨텐츠 서비스들은 공공기관에서 오픈 된 컨텐츠 뿐만 아니라 기업 내에 제공하는 기간계 서비스들과도 연계가 가능합니다.

Function 노드는 2개의 상세 화면으로 구성됩니다.

Api 노드

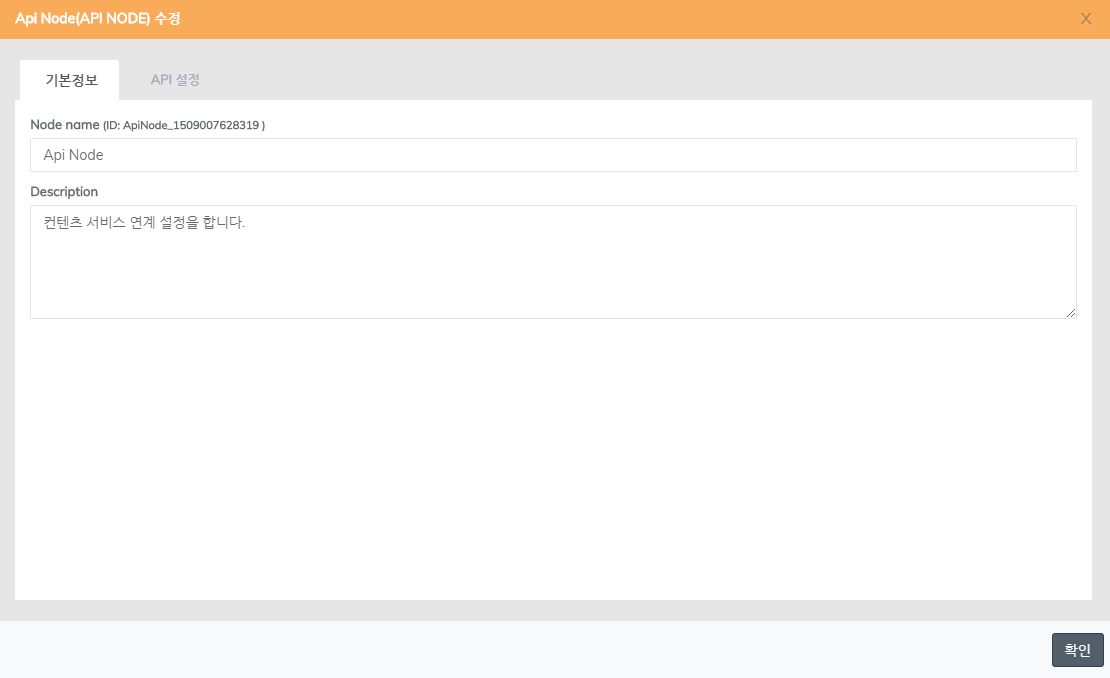

기본정보

Api 노드에 표시될 기본적인 노드명과 노드에 대한 내용을 입력합니다.

API노드 기본정보

API 설정

API 노드는 API관리 메뉴에 등록된 API들 중 하나를 선택하여 사용할 수 있습니다. 동일한 API를 서로 다른 챗봇, 서로 다른 시나리오에서 쓰고자 할 경우,
매번 등록 설정해야하는 번거로움이 해소됩니다.
아직 API관리메뉴에서 API를 등록하지 않았다면 아래 API관리 내용을 먼저 확인하시기 바랍니다.

아래는 미리 등록한 API 목록을 보여주는 ‘사용 API’ 선택박스에서 하나의 API를 선택한 예시입니다. API를 선택하여 ‘적용’ 버튼을 누르면 등록해둔 Header, 요청 Parameter 등 기본 정보를 불러옵니다.

기본 정보 외에 추가로 Header나 요청 Parameter를 사용하고 싶다면 각 각의 추가버튼을 클릭하여 추가할 수 있습니다.

API 선택

API설정은 외부의 데이터 서비스와 연계시 서비스에 보내야할 요청 Parameter와 받아야할 출력 Parameter 정보를 설정합니다. API 설정은 2개의 Tab으로 구성이 됩니다.

요청 Parameter

API 선택시 기본적으로 ‘API관리’에 등록되었던 Value 값은 초기화 됩니다. 아래 화면처럼 고정된 값을 입력할 수 있으며, 어떤 파라미터값(챗플로우에 지정된)을 받아서 입력하고 싶다면 #{파라미터명}과 같이 입력할 수 있습니다.

API노드 요청 Parameters

참고로 시스템에서 제공하는 파라미터도 사용가능합니다. 사용시 다른파라미터와 동일하게 사용가능합니다. ( 예 : #{@message} )

시스템 파라미터 표기 설명
사용자 식별정보 @userId 사용자ID가 표시됩니다. (ex: email )
챗봇명 @chatbotName 챗봇 생성시 명명했던 이름이 표시됩니다.
채널아이디 @channelId 접속한 채널 아이디가 표시됩니다.
(ex : 5-facebook / 3-kakaotalk / 2-line / 7-navertalk / 6-telegram / 4-slack)
받은 메시지 @message 사용자로부터 받은 질문 메시지 입니다.
현재년도 @currentDateYYYY 현재년도 정보입니다. (예:2019)
현재월 @currentDateMM 현재월 정보입니다. (예:12)
현재일 @currentDateDD 현재일 정보입니다. (예:31)
현재년월 @currentDateYYYYMM 현재년월 정보입니다. (예:201912)
현재년월일 @currentDateYYYYMMDD 현재년월일 정보입니다. (예:20191231)
현재시간 @currentTimeHH 현재시간 정보입니다. (예:23)
현재분 @currentTimeMI 현재분 정보입니다. (예:59)
현재초 @currentTimeSS 현재초 정보입니다. (예:59)
현재요일 @currentDateWeek 현재요일 정보입니다. (예: 1:일, 2:월, 3:화, 4:수, 5:목, 6:금, 7:토)

응답 Parameter 와 출력 Parameters

API 서비스로 Request를 성공적으로 보냈다면 응답(Response) 결과를 받게 됩니다.
그 결과 데이터는 아래와 같이 Tree 로 표현되며, 이렇게 응답으로 받은 데이터를 ‘출력 Parameter’에 담아야 사용할 수 있습니다.
이 담는 역할을 하는 것이 ‘출력 Parameters’에 추가한 변수와 이 변수에 매핑할 ‘응답 Parameter’의 Tree 경로입니다.

응답으로 받은 데이터를 Parameter에 담기위해 매핑을 하는 방법에는 다음 두가지 방법이 있습니다.

  • ‘출력 Parameters’의 JsonPath를 직접 입력(매핑할 경로 직접입력)
  • ‘Api Tree’에서 노드를 drag&drop 으로 ‘출력 Parameters’ JsonPath 입력부로 끌어오기(매핑할 경로 자동 입력)

이와 같이 API Request를 통해 응답받은 데이터를 원하는 ‘출력 Parameter’에 담아 사용할 수 있습니다.

API 응답 데이터 매핑하기

이제 중간 노드에 해당하는 경로를 ‘출력 Parameters’의 변수로 매핑을 하면 해당 데이터 묶음을 사용할 수 있습니다.
다만 Function Node를 이용해야 하며, 그 방법을 예시를 통해 알아보겠습니다.

응답 결과를 표시하는 Tree는 크게 Root, Node, Leaf로 구성되어있습니다.

  • Root : 최상위를 의미 ($ 로 표시)
  • Node : 데이터 구조의 중간지점을 의미하며 Node 명을 key 로 사용 (첫번째 Node 명이 ‘node1’ 일경우 $.node1 로 표시)
  • Leaf : 더이상 하위 Node가 없는 Node, 최하위 Node를 의미
응답 파라미터 Tree

아래 그림과같이 ‘test’ 라는 ‘출력 Parameter’ 변수에 데이터 묶음(JSON객체, 배열)을 담는다고 할 때,

응답 파라미터 Tree

JSON 객체의 경우
   ‘soap:Body’ 라는 객체를 담는다고 할 경우, 해당 노드를 마우스로 드래그 하거나 ‘$.soap:Envelope.soap:Body’ 를 직접 입력하여 매핑합니다.
배열의 경우
   ‘newAddressListAreaCd’ 라는 배열을 담을경우, 해당 노드를 마우스로 드래그 하거나 ‘$.NewAddressListResponse.newAddressListAreaCd’ 를 직접 입력하여 매핑합니다.

매핑이 완료한 뒤 API Node 다음에 Function Node를 연결합니다.

응답 파라미터 Tree

연결한 Function Node에서 각 경우에 맞게 데이터를 Parsing 하여 사용합니다.

Function Node에서의 Parsing

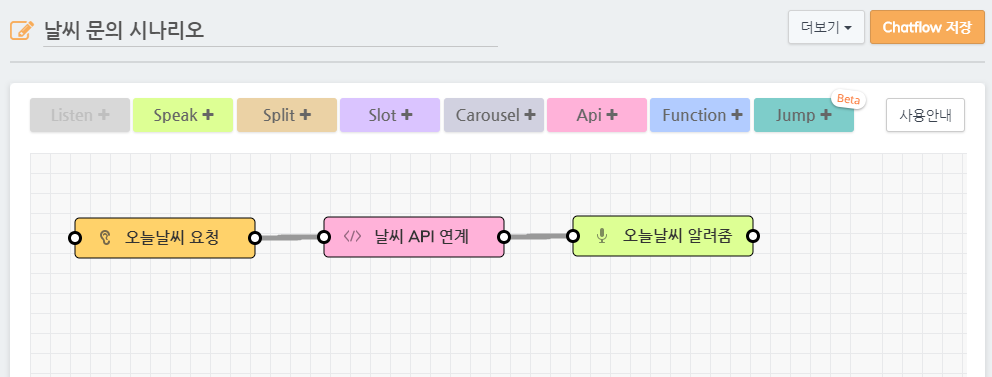

샘플 시나리오 (오늘 날씨 어때?)

샘플 시나리오 설계

오늘 날씨에 대한 의도를 파악하고 API노드를 통해 ‘기상청’과 같이 날씨 컨텐츠를 제공하는 서비스와 연계를 하고 그 결과를 답변하는 시나리오로 구성되어 있습니다.

샘플 시나리오(오늘날씨 어때?)

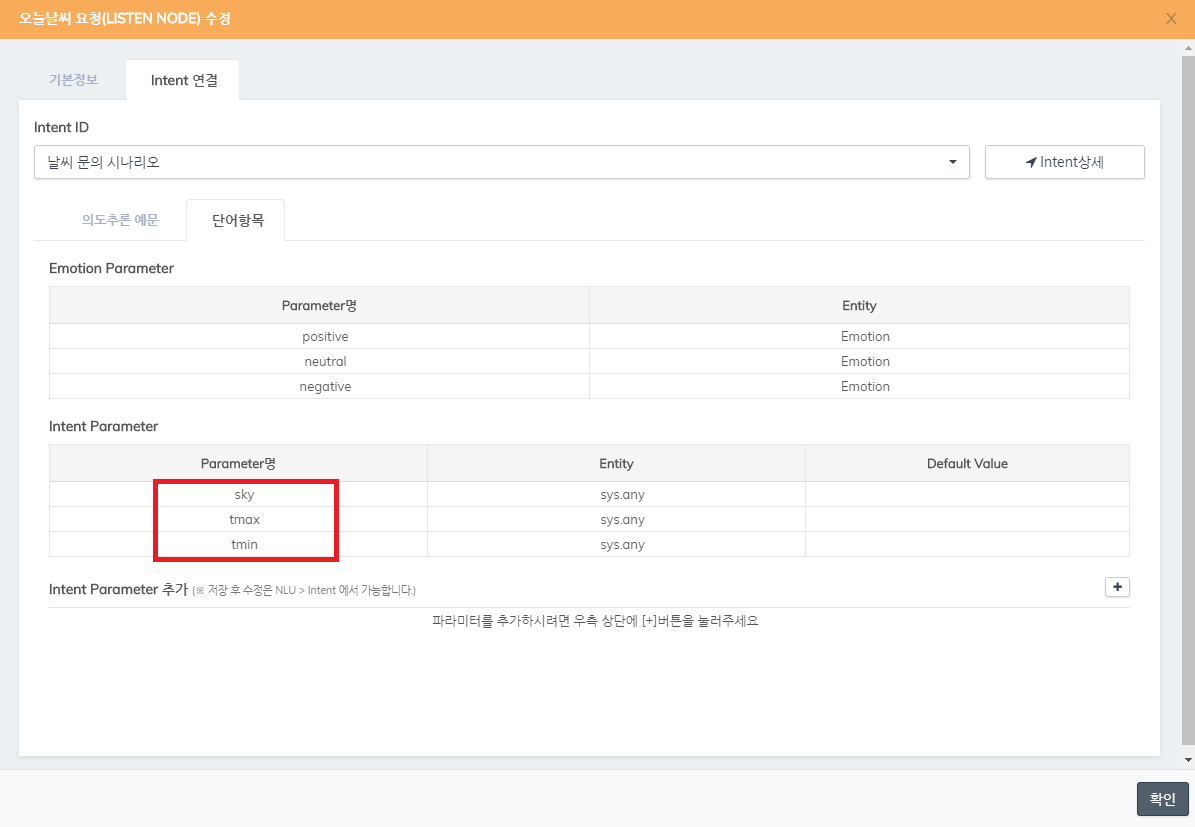

[오늘날씨 요청] Listen 노드 설정

파라미터 생성

날씨 API를 통해 얻어온 정보를 담기 위한 파라미터들을 생성합니다.

  • [기상정보] : sky
  • [최고온도] : tmax
  • [최조온도] : tmin
파라미터 생성

[날씨 API연계] Api 노드 설정

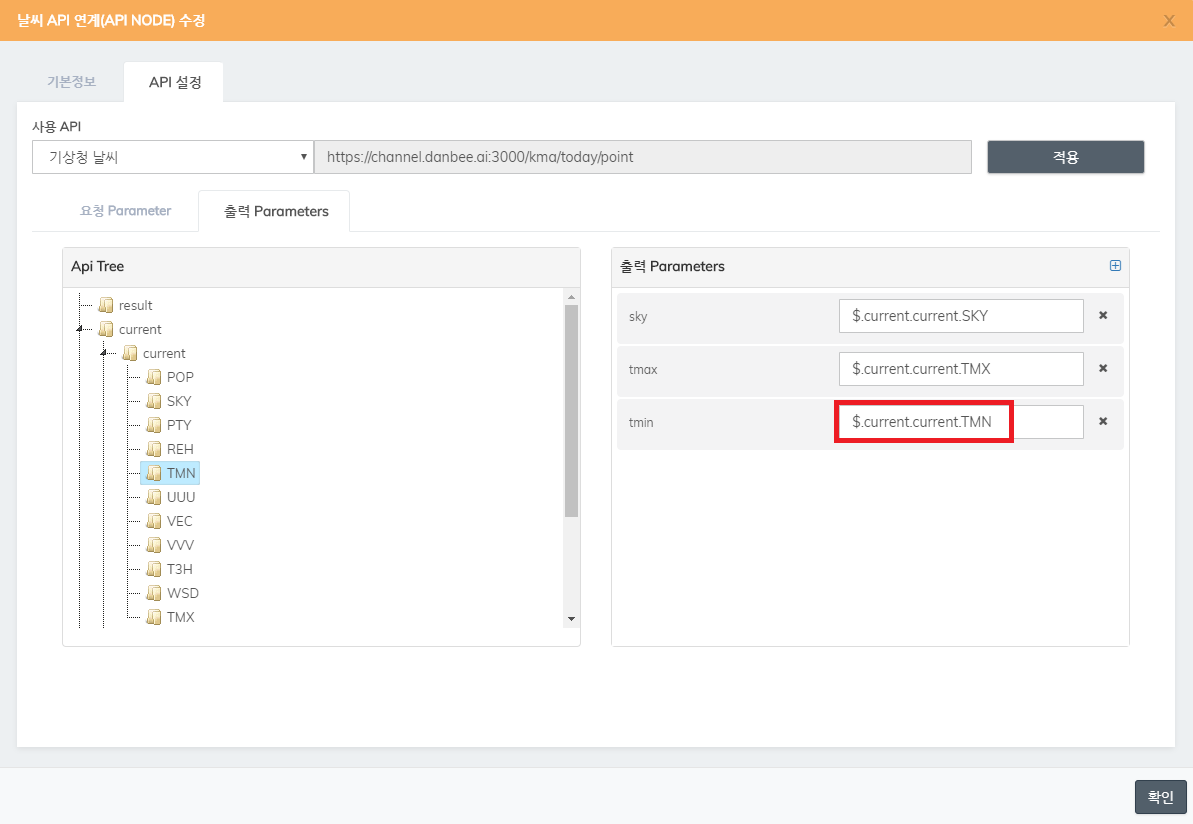

파라미터 매핑

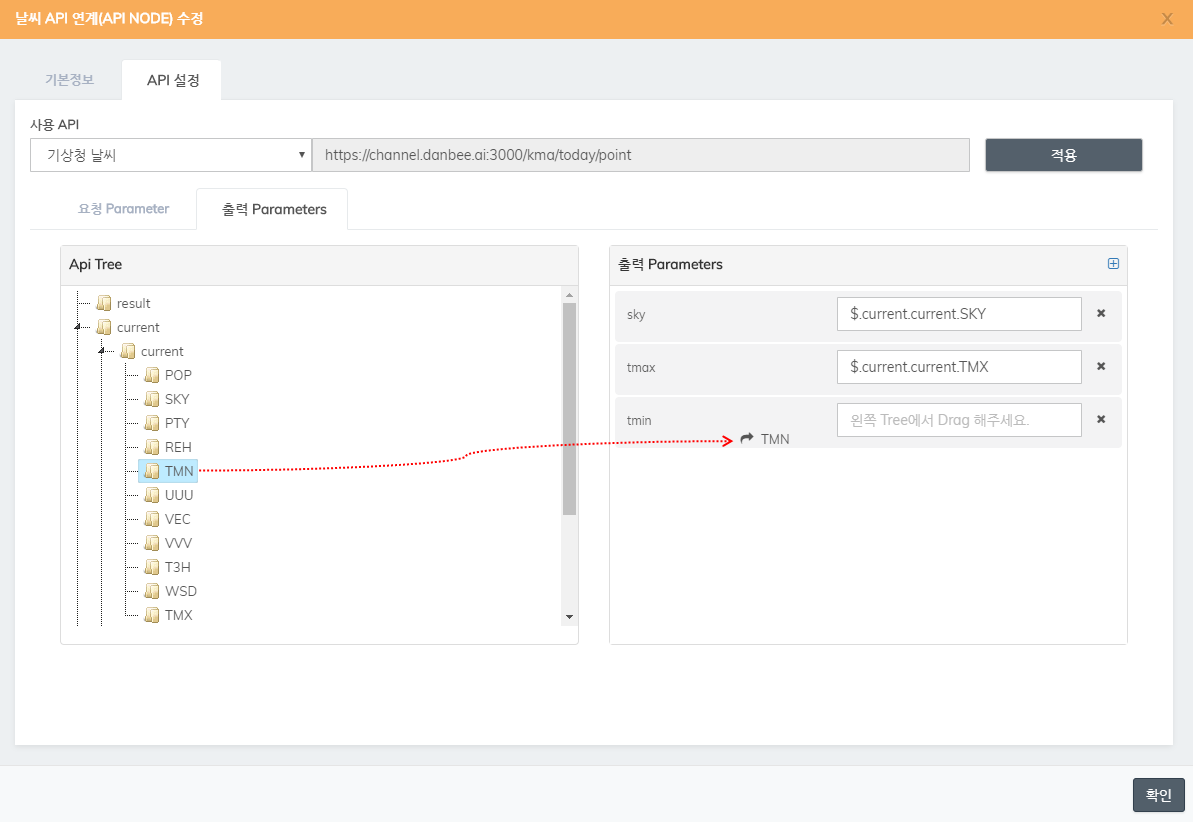

좌측에 API를 통해 조회된 Tree 구조의 정보에서 사용하고자 하는 우측 파라미터에 드래그 매핑 설정한다. 드래그 매핑을 하게 되면 Tree 구조에서 선택한 파라미터의 위치가 JsonPath 형태로 자동적으로 표시가 됩니다.

출력 파라미터 드래그 매핑 설정
파라미터 매핑

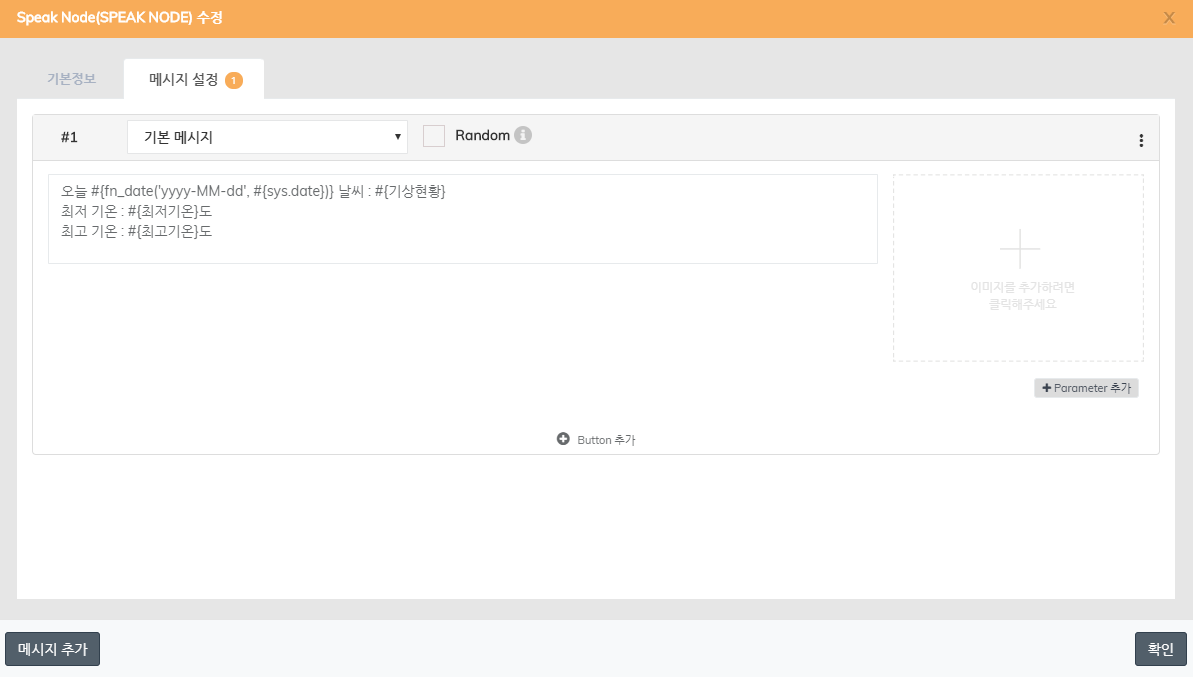

[오늘날씨 알려줌] Speak 노드 설정

답변 메시지 설정

Speak 노드에서 답변 메시지와 함께 API 노드에서 얻은 출력 Parameter들을 아래 그림과 같이 설정합니다.

Speak 노드 설정

테스트

‘오늘 날씨 어때?’ 시나리오를 실행해 보면 아래와 같이 현재 기상정보를 답변하게 됩니다.

오늘 날씨 어때? 시나리오 결과
