Listen 노드

Listen 노드는 사용자의 의도가 무엇인지 가장 먼저 파악하고 대화의 흐름을 시작하는 가장 첫 번째 노드입니다.

Listen 노드가 없으면 대화흐름은 어떤 의도를 기반으로 어떤 질문들을 해야 할지 파악할 수 없는 필수 노드로 매핑된 인텐트의 예문 패턴이 일치할 때 해당 Listen 노드가 대화 흐름을 시작하게 됩니다.

Listen 노드는 2개의 상세 화면으로 구성됩니다.

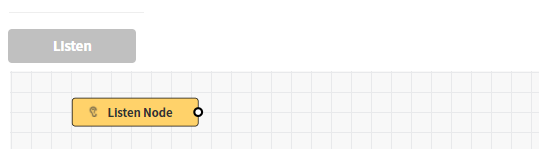

Listen노드

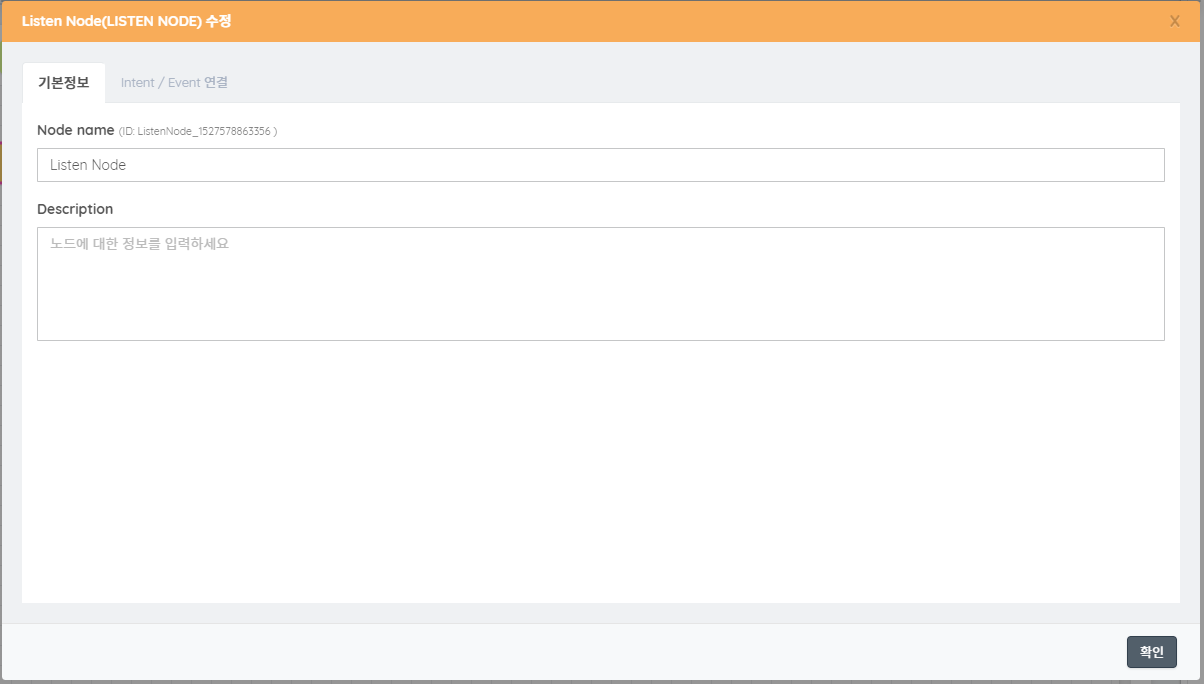

기본정보

Listen 노드에 표시될 기본적인 노드명과 노드에 대한 내용을 입력합니다.

Listen노드 기본정보

인텐트 연결

Listen Node 연결 방법 라디오 버튼 중 Intent를 선택합니다. 인텐트 연결은 2개의 탭으로 구성되어 있습니다.

의도관리에서 등록된 인텐트들을 매핑함으로써 인텐트에 등록된 예문 페턴이 일치될때 해당 Listen 노드가 구동되어 Chatflow의 흐름을 타게 됩니다. Listen 노드와 인텐트는 1:1 매핑 관계를 갖게 됩니다. 그렇기 때문에 인텐트 연결시 이미 매핑된 인텐트와 선택가능한 인텐트가 구분되어 보여지게 됩니다.

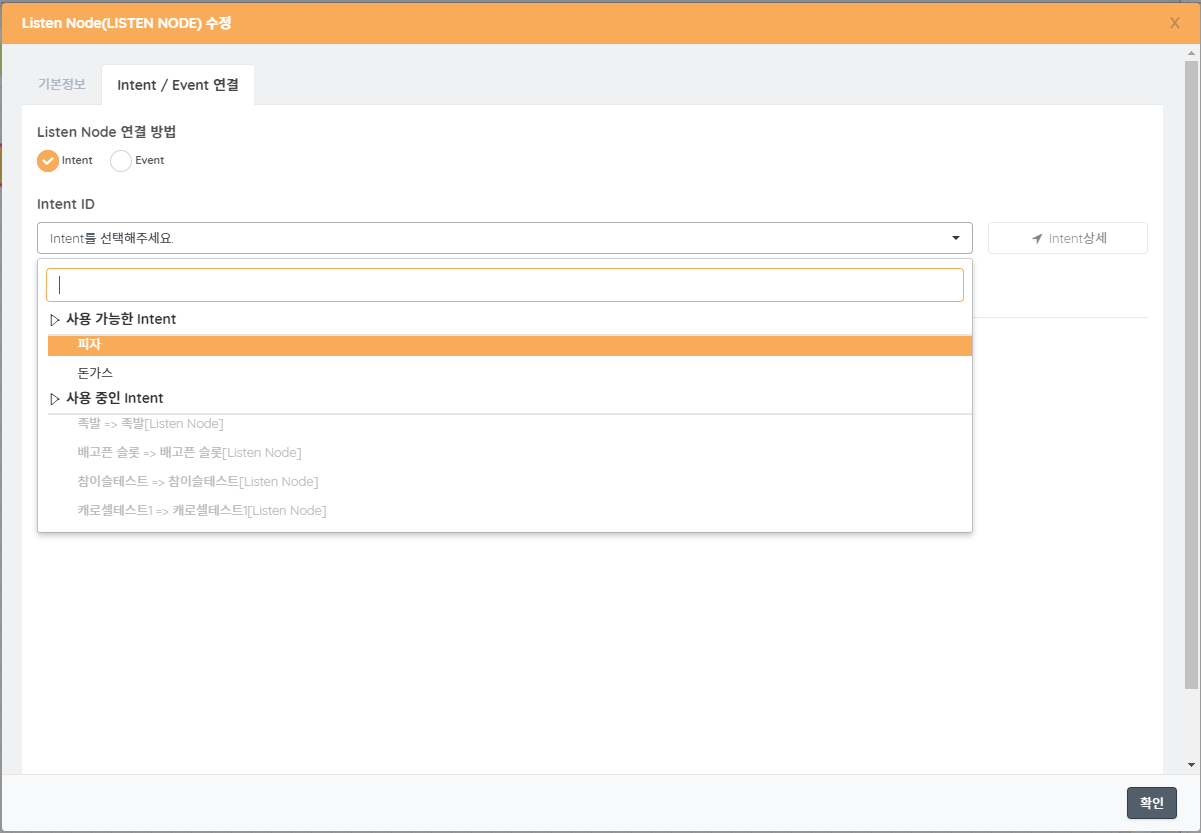

인텐트 선택

의도추론예문

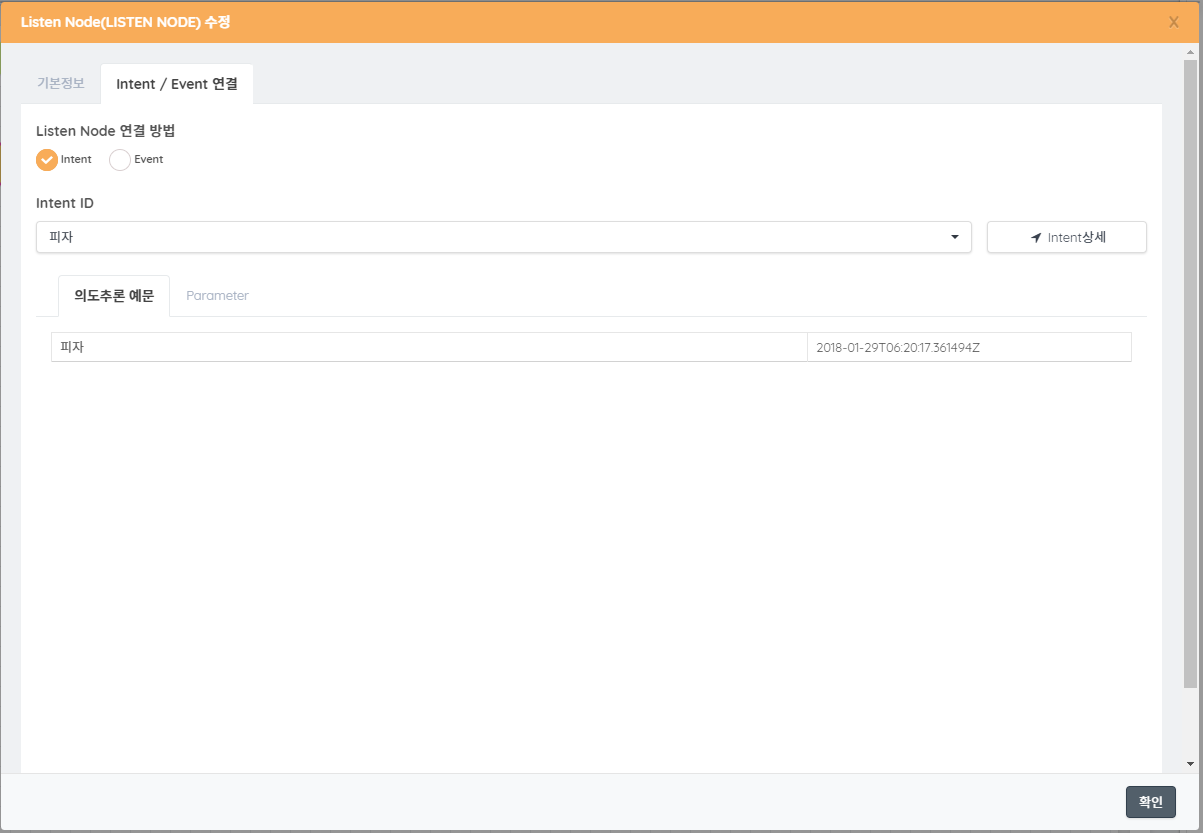

선택된 인텐트에 대해서는 등록되었던 의도추론 예문 패턴이 화면에 나열됩니다. 아래 그림은 야식주문 Listen 노드가 구동되기 위한 인텐트가 매핑된 화면 입니다.

인텐트 탭

Parameter

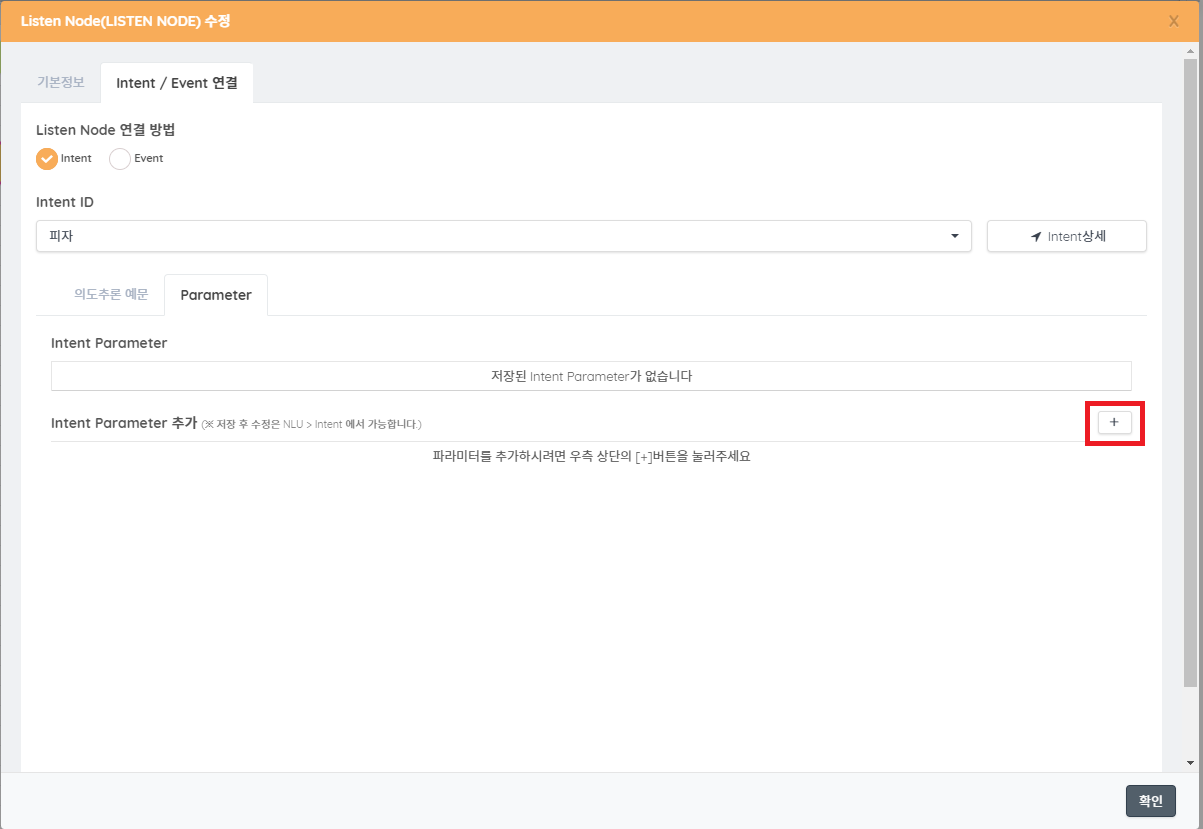

선택된 인텐트에 등록되었던 Parameter가 화면에 나열됩니다. Parameter(단어항목)은 의도관리에서 등록된 ‘추출된 Parameter’ 데이터를 의미합니다. 사용자가 입력된 문장에서 NLU가 의미 있는 Parameter 정보를 추출하게 되고 그 정보를 매핑된 Listen 노드가 전달받는 구조입니다. Listen 노드에서 Parameter를 추가적으로 등록하고 싶다면 [+] 버튼을 클릭하여 Parameter 명과 유형을 지정해 주면 됩니다.

파라미터 탭

Event 연결

Listen Node 연결 방법 라디오 버튼 중 Event를 선택합니다. Event 연결은 2개의 탭으로 구성되어 있습니다.

Event

만들고자 하는 Event 명칭을 작성합니다. 확인 버튼을 누른 뒤 chatflow 저장 버튼을 눌러 chatflow를 저장합니다. 저장 후 Listen Node 를 클릭 하면 Event Url 정보를 확인 할 수 있고, 해당 Url로 chatflow를 실행 할 수 있습니다.

이벤트 탭

Event호출 방법은 Post방식으로 호출 합니다. 필수 값은 chatbot id, parameters 배열 객체를 기본값 으로 설정 하셔야합니다. 응답 결과는 Json형태로 Return 됩니다.

이벤트 결과 탭

Event Parameter

Event 내부에서 사용하는 Parameter를 설정 할 수 있습니다. Event 에서 Parameter를 등록하고 싶다면 [+] 버튼을 클릭하여 Parameter 명을 설정 합니다. Default Value 는 해당 Parameter의 기본 값으로 입력 값이 없을때 Default Value 를 Parameter 값 으로 다음 Node로 넘기게 됩니다.

이벤트 파라미터 탭
